⚙️ Découpe Numérique par CNC : précision, sur mesure
Découpe et fraisage par CNC
La découpe CNC par fraiseuse numérique est l’une des méthodes les plus utilisées en signalétique et communication visuelle. Grâce à un usinage piloté par ordinateur, elle garantit une grande précision, une répétabilité parfaite et une polyvalence adaptée à la plupart des matériaux rigides : Dibond, PVC compact, PVC expansé, Plexiglass. La découpe de plaques se fait selon les dimensions des plateaux de travail.
Dans cette page, découvrez :
- Le principe de la découpe CNC.
- Les matériaux compatibles.
- Les avantages concrets.
- Les usages les plus courants.
- La différence avec les autres types de découpe.
1. Qu’est-ce que la découpe CNC fraiseuse ?
La CNC (Computer Numerical Control) utilise une fraise rotative guidée par un programme numérique.
- Le fichier vectoriel définit les formes à découper.
- La fraise réalise des coupes précises, droites ou arrondies.
- Possibilité d’usiner des plaques de grandes dimensions.
👉 C’est une méthode rapide, fiable et très précise, idéale pour la découpe sur mesure.
La découpe numérique par fraiseuse fonctionne en utilisant des instructions programmées pour déplacer la fraise ou l’outil de coupe dans les trois dimensions de l’espace (X, Y et Z). Ces instructions sont généralement créées à l’aide de logiciels de CAO (Conception Assistée par Ordinateur) et de FAO (Fabrication Assistée par Ordinateur).
Équipement utilisé :
Pour réaliser la découpe numérique par fraiseuse, on utilise une fraiseuse CNC, qui est une machine-outil équipée d’un logiciel de contrôle numérique. La fraiseuse est dotée de différents types d’outils de coupe, tels que des fraises, des forets et des alésoirs, qui peuvent être changés automatiquement pendant le processus de fabrication.
Avantages de la découpe numérique par fraiseuse :
- Précision : La fraiseuse CNC offre une grande précision dans la réalisation de pièces complexes et de haute qualité.
- Répétabilité : Grâce à la programmation numérique, les opérations de fraisage peuvent être reproduites avec une grande précision.
- Polyvalence : La fraiseuse CNC peut être utilisée pour usiner une grande variété de matériaux, tels que le métal, le plastique, le bois, etc.
- Automatisation : Le processus de fraisage CNC est largement automatisé, ce qui permet de réduire le temps de fabrication et les erreurs humaines.
2. Les matériaux compatibles
La fraiseuse CNC est utilisée pour de nombreux supports en signalétique :
- Plaque Aluminium Dibond → découpe nette pour enseignes.

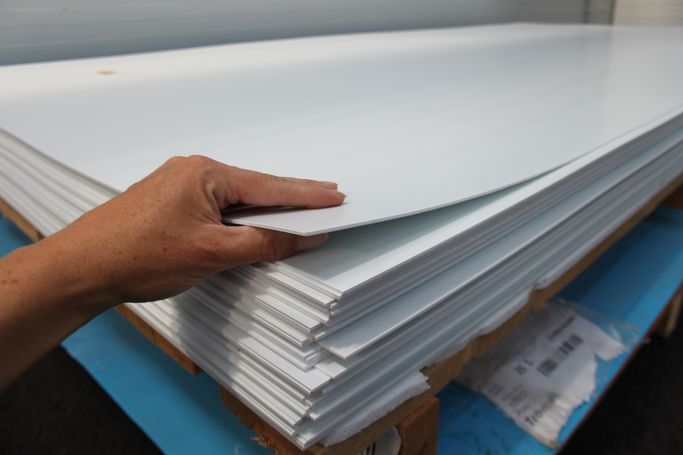

- PVC compact 2 mm → formats standards économiques.
- PVC expansé 10 mm → panneaux rigides grand format.
- Plexiglass PMMA → découpe précise, mais bords mats (pour bords polis → laser).
- Trespa → découpe précise mais matériaux abrasif qui necessite des changements d’outils fréquent
3. Les avantages de la découpe CNC fraiseuse
3.1. Précision et répétabilité
- Couper des centaines de plaques à l’identique.
- Fidélité parfaite au fichier vectoriel.
3.2. Polyvalence
- Compatible avec différents matériaux (plastiques, composites, aluminium).
- Découpes droites, arrondies, lettrages et formes personnalisées.
3.3. Grands formats
- Usinage possible sur des panneaux de plusieurs mètres.
- Parfait pour les enseignes et signalétiques XXL.
3.4. Économie
- Méthode moins coûteuse que le laser pour de grandes séries.
Applications de la découpe numérique par fraiseuse :
numérique par fraiseuse est largement utilisée dans divers secteurs industriels, tels que l’aérospatiale, l’automobile, la fabrication de moules, l’industrie médicale, etc. Elle est utilisée pour la production de pièces mécaniques, de moules, de prototypes, de composants électroniques, et bien plus encore.
En résumé, la découpe numérique par fraiseuse est un processus de fabrication avancé et polyvalent, offrant précision, répétabilité et automatisation, ce qui en fait une méthode largement utilisée dans l’industrie moderne.
4. Applications de la découpe CNC
- Plaques professionnelles en Dibond ou Plexiglass.
- Panneaux grand format en PVC expansé 10 mm.
- Signalétique directionnelle (flèches, pictogrammes, lettrages).
- Enseignes extérieures résistantes et sur mesure.
- Découpe de logos et formes personnalisées.
💡 Exemple : un logo en Dibond découpé CNC fixé sur une façade donne un rendu moderne et professionnel.
5. CNC fraiseuse vs autres découpes
| Méthode | Avantages | Limites | Matériaux phares |
|---|---|---|---|
| CNC fraiseuse | Polyvalence, précision, grand format | Bords mats, pas polis | Dibond, PVC, Plexiglass |
| CNC laser | Bords polis brillants, précision extrême | Moins adaptée Dibond | Plexiglass, gravure |
| Découpe vinyle | Rapide, économique, stickers | Réservée aux films souples | Autocollants, vinyles |
6. FAQ – Découpe CNC fraiseuse
Q1 : Quelle précision offre une découpe CNC fraiseuse ?
→ Elle permet des découpes au millimètre, avec une répétabilité parfaite.
Q2 : Quelle différence avec la découpe laser ?
→ Le laser donne des bords polis (idéal pour Plexiglass), la fraiseuse des bords mats mais plus de polyvalence.
Q3 : Peut-on découper du Dibond avec une CNC ?
→ Oui, c’est la méthode la plus utilisée pour ce matériau.
Q4 : Est-il possible de réaliser de grands formats ?
→ Oui, la fraiseuse CNC accepte des panneaux de plusieurs mètres.
Q5 : Peut-on découper des formes complexes ?
→ Oui, à partir d’un fichier vectoriel, on peut découper lettrages et logos.
Q6 : Est-ce une méthode économique ?
→ Oui, surtout pour les grandes séries, car elle est rapide et optimisée.
Conclusion
La découpe CNC par fraiseuse numérique est une solution précise, polyvalente et économique pour la signalétique. Adaptée au Dibond, PVC et Plexiglass, elle permet de réaliser aussi bien des plaques professionnelles haut de gamme que des panneaux grand format.
👉 Pour des besoins plus spécifiques, découvrez aussi :
- Découpe CNC laser pour un rendu poli brillant.
- Découpe vinyle pleine/mi-chair pour stickers et autocollants.
